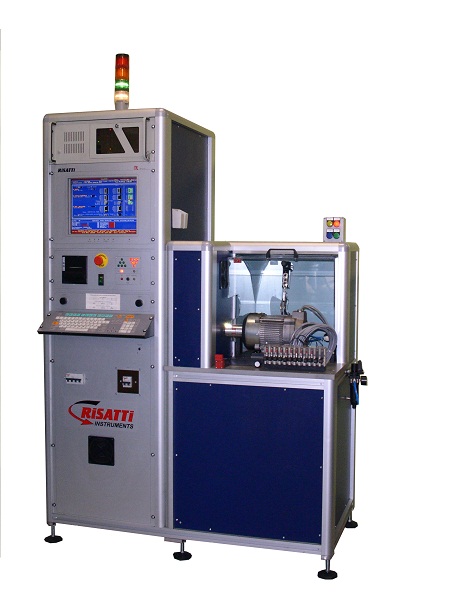

7.1.1 – P1/C Banchi freno da laboratorio

Categoria: .

Descrizione prodotto

FUNZIONE:

Prove dinamiche gestite da PC per il rilievo delle caratteristiche di motori elettrici

IMPIEGO:

Motori elettrici in corrente alternata e continua, con valori di coppia fino a un massimo di 100Nm.

CARATTERISTICHE TECNICHE:

Il banco è costituito da:

PARTE ELETTRONICA, composta da:
• PC industriale
• Schede di acquisizione dei vari parametri:
– tensione, corrente, potenza, cosfi.
– sezione dinamometrica per rilievo di coppia e numero di giri

Tutti i parametri sono impostabili separatamente.
Possibilità di prove, sia per punti che per l’acquisizione completa delle curve caratteristiche, con rampe di salita e tempo totale della prova, entrambi parametrizzabili.
Il SOFTWARE, in ambiente LabView, permette l’immediata visualizzazione dei valori rilevati, sia sotto forma tabellare, che grafica (curve), con possibilità di scelta di abbinare i vari parametri agli assi cartesiani, per consentire tutte le combinazioni possibili.
Stampa delle curve, sia singolarmente che sovrapposte, in un unico diagramma.

UNITA’ DINAMOMETRICA: può essere costituita da freni a correnti sia parassite che brushless.

OPZIONI:

• Alimentatore stabilizzato programmabile
• Unità di rilievo dell’incremento della temperatura (ΔT) F15/C
