Description du Produit

FONCTION:

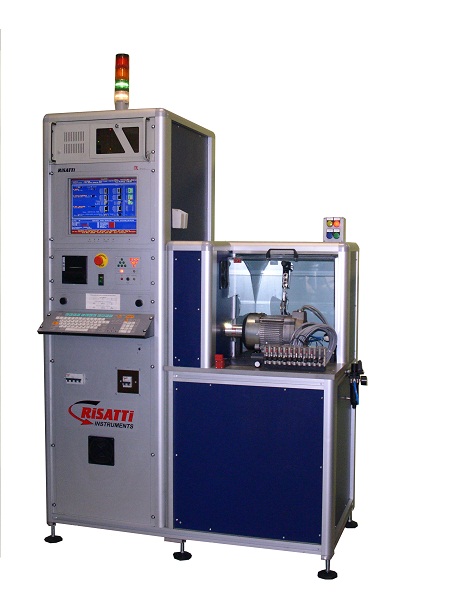

Essais dynamiques gérés par P.C. pour la détection des caractéristiques de moteurs électriques.

APPLICATION:

Moteurs électriques à courant alternatif et continu, avec valeurs de couple jusqu’à maximum 100 Nm.

CARACTERISTIQUES TECHNIQUES:

Le banc est constitué par:

PARTIE ELECTRONIQUE, composée par:
• P.C. industriel
• Fiches d’acquisition des différents paramètres:
-tension, courant, puissance, cosfi
-section dynamométrique pour la détection de couple et du numéro de tours

Tous les paramètres peuvent être fixés séparément.
Possibilités d’essais, soit pour points soit pour l’acquisition complète des courbes caractéristiques, avec rampes de montée et durée totale de l’essai, les deux sont paramétrables.
Le LOGICIEL, dans un ambiant LabView, permet l’affichage immédiat des valeurs détectées, soit sous forme de tableau, soit graphique (courbes), avec la possibilité de grouper les différents paramètres par rapport aux axes cartésiens, pour permettre toutes les combinaisons possibles.
Impression des courbes, soit individuellement soit superposées, dans un seul diagramme.

UNITÉ DYNAMOMETRIQUE: elle peut être constituée par de freins à courant parasites ou brushless.

OPTIONS:

• Alimentateur stabilisé programmable
• Unité de détection de l’accroissement de la température (∆T) F15/C.∆
