Descripción del Producto

FUNCIÓN:

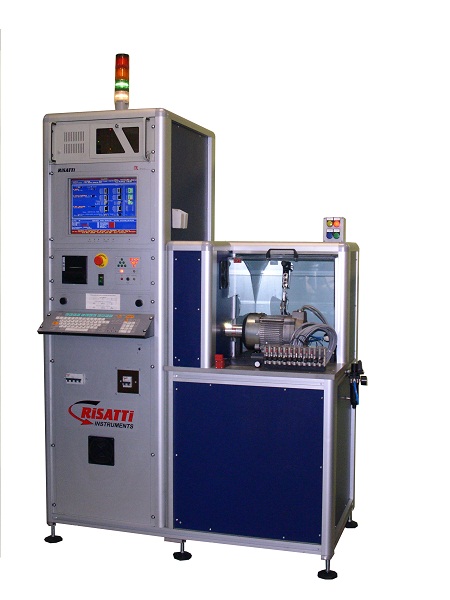

Pruebas dinámicas gestionadas por PC para la detección de las características de motores eléctricos.

APLICACIÓN:

Motores eléctricos de corriente alterna y continua, con valores de par hasta un máximo de 100 Nm.

CARACTERÍSTICAS TÉCNICAS:

El banco está constituido por:

PARTE ELECTRÓNICA compuesta por:
• PC industrial
• Tarjetas de adquisición de distintos parámetros:
-tensión, corriente, potencia, cosfi
-sección dinamométrica para la detección de par y número de revoluciones
Todos los parámetros se pueden plantear por separado.
Posibilidad de pruebas, ya sea por puntos que para la adquisición completa de las curvas características, con rampas de subida y tiempo total de la prueba, los dos parametrizables.
El SOFTWARE, en ambiente LabView, permite la visualización inmediata de los valores medidos, tanto en forma de prospecto, que gráfico (curvas), con la posibilidad de selección de la combinación de los diferentes parámetros con los ejes cartesianos, para permitir todas las combinaciones posibles.
Impresión de las curvas, tanto a nivel individual que sobrepuestas, en un solo diagrama.

UNIDAD DINAMOMÉTRICA: puede estar constituida por frenos de corrientes tanto parasitas que brushless.

OPCIONES:

• Alimentador estabilizado programable
• Unidad de detección del aumento de temperatura (∆T) F15/C.
